supportサポート

DEMOデモ機貸出

デモ機貸出を行っています。

  • 貸出期間は“到着後2週間以内”です、期限厳守をお願いいたします。
  • 発送につきましては最短にて対応いたしますが、日付指定ご希望の場合は備考欄にご入力ください。
  • 在庫がない場合もございますのでご希望に沿えないこともございます、その際は弊社担当よりご連絡いたしますので予めご了承ください。

CERTIFICATE非該当証明書

非該当証明書の発行を行っています。

SAFTY安全データシート

SDSの提供方法は文書または磁気ディスクによる交付とされていますが、あらかじめ相手方の承諾がある場合にはFAX、電子メール、ホームページからのダウンロード等の選択が可能となっています。
弊社ホームページからSDSのダウンロードを行う場合には、上記ご承諾のうえ下のボタンをクリックしてお進みください。
SDSは、国内では平成23年度までは一般的に「MSDS(Material Safety Data Sheet:化学物質等安全データシート)」と呼ばれていましたが、 国際整合の観点から、GHSで定義されている「SDS」に統一されています。

FAQよくある質問

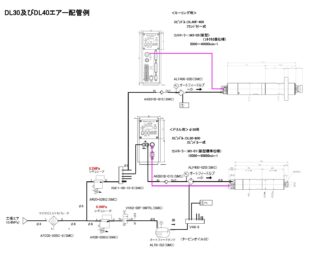

  • コントローラとスピンドルの配管方法を教えて下さい。

    下図を参照ください。



  • エアー設定方法を教えて下さい。

    下図を参照ください。



    ■エアー設定方法

    1.RESET⑤とREV③を同時に押しながら電源スイッチをONにします。

     このままの状態で約3秒間押し続けると回転速度表示部②に

     アルファベットが表示され設定モードに入ります。

    2.UPスイッチ④はDOWNスイッチ④で「Crb」と表示させ、

     START⑤を押します。

    3.「Lo」と表示が出たら実際に下限エアーを流しSTART⑤を押します。

    4.「Hi」と表示されたら実際に上限エアーを流しSTART⑤を押します。

    5.終了する時は電源を切ります。





  • 製品のIP値(防塵性能、防水性能に関する保護等級)について教えて下さい。

    電動式モータスピンドル

    防塵および冷却のエアーを供給している状態でIP57となります。

  • コレットの高精度AA級タイプとは何ですか?

    AA級タイプとは、芯振れ精度1μm以内のコレットです。弊社のコレットは全てAA級タイプです。

  • コントローラのヒューズを交換したいのですが、どのようなヒューズを使用したら良いですか?

    弊社ではタイムラグの特性を持ったヒューズを採用しております。

    型式に「T」の表示のあるヒューズがタイムラグの特性を持ったヒューズです。

    「T」の表示がないものは当製品に適しておりませんのでご注意下さい。

    弊社ではヒューズも取り扱っておりますので、ご購入の機械工具販売店にお問い合わせ下さい。

  • モータの回転方向の定義は?

    モータの型式の表示により、以下のように定義しています。

  • 製品のIP値(防塵性能、防水性能に関する保護等級)について教えて下さい。

    電動式モータスピンドル

    防塵および冷却のエアーを供給している状態でIP57となります。

  • 電動式スピンドルにはなぜ、エアーが必要なのですか?

    クリーンなドライエアーを供給することで、

    ・電動モータの冷却効果があり、長時間の使用に対応できます。

    ・エアーパージとしてスピンドルの防塵効果があり、加工中に冷却水および油を使用することが可能です。

  • スリ割りホルダの製作方法を教えて下さい。

    ①スリ割りホルダの内径を加工します。

    ②スリ割り加工をします。(例:スリ割り2㎜)

    ③取り外し用ボルトをねじ込み、スリ割り部を広げます。

    ④スペーサ(例:t=2㎜)をスリ割り部に入れます。

    ⑤取り外し用ボルトをゆるめ、締め付けボルトを規定のトルクで締め付けます。

    ⑥ホルダ内径寸法をスピンドル外径サイズに対して公差 -0.01~0.015㎜、内径面を真円度・円筒度5μm以下になるように仕上げます。

    ⑦締め付けボルトをゆるめ、取り外し用ボルトをねじ込み、スリ割り部を広げるとスピンドルが挿入出来ます。

    ※製作する際は必要に応じてテストや分析を十分検討してから行って下さい。





  • スピンドルはどのように取り付けたらいいですか?

    図のようなスリ割りホルダを推奨いたします。





  • コレットの締め付けトルクを教えて下さい。

    コレットの種類やサイズにより異なります。

    ・SG6の場合―コレットSG6-3.0の締め付けトルクは8.0N・mを目安にして下さい。SG6-6.0の締め付けトルクは8.0N・mを目安にして下さい。

    ・SG8の場合―コレットSG8-3.0の締め付けトルクは20.0N・mを目安にして下さい。SG8-8.0の締め付けトルクは20.0N・mを目安にして下さい。

  • 電動式モータとは何ですか?

    電気を動力源として駆動します。高性能マイコンにより幅広い範囲で回転速度を調整出来ます。高精度回転検出器によりモータの回転速度を正確にデジタル表示出来ます。

  • 製品の外観詳細寸法が知りたいです。

    弊社ホームページの製品ページでご確認いただけます。DXFデータのダウンロードも出来ます。

  • 取扱説明書はどのように入手できますか?

    製品をご購入いただいた機械工具販売店にお問い合わせください。

  • 製品のカタログが欲しいのですが、どうしたらいいですか?

    弊社ホームページよりダウンロード出来ます。

  • 製品を購入したいのですが、どうしたらいいですか?

    最寄りの機械工具販売店にお問い合わせ下さい。直接販売は行っていません。

  • スピンドルの許容回転数とは何ですか?

    スピンドルの入力側最大回転速度を表しています。取扱説明書にMAX.●●●●min⁻¹と記載されています。

  • スピンドル精度とは何ですか?

    スピンドルのチャック嵌め合い部の内径テーパ部分での振れを測定した数値です。

  • 最適なスピンドルの選定方法を教えて下さい。

    図を参照していただき、黄色の部分の数値をお伝え下さい。最適なスピンドルをご提案いたします。
